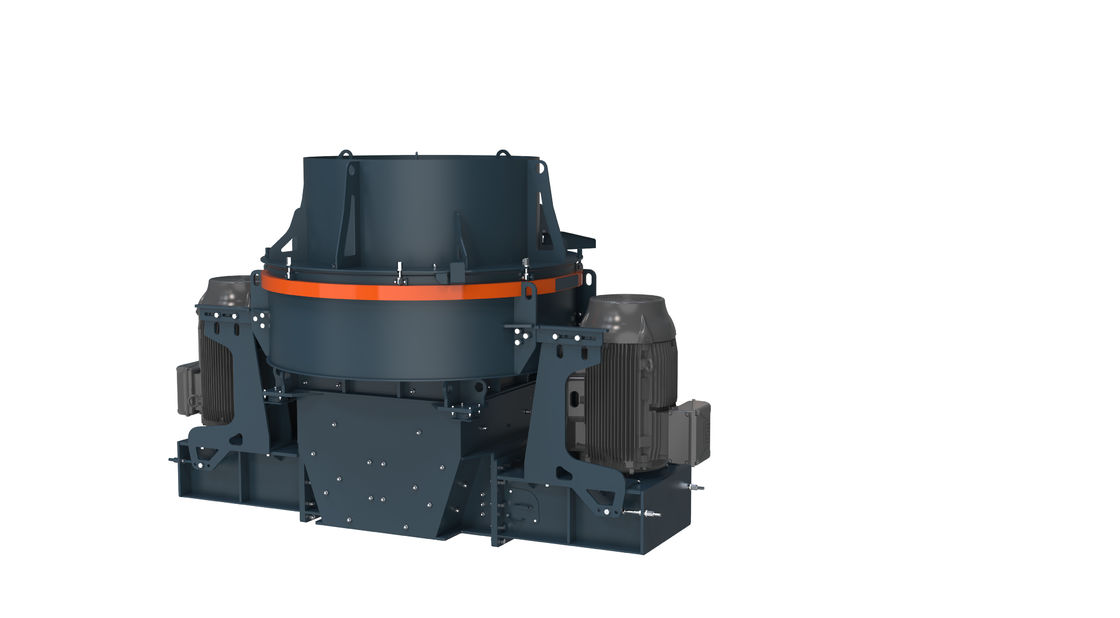

स्वचालित नियंत्रण प्रणाली के साथ औद्योगिक ऊर्ध्वाधर शाफ्ट प्रभाव क्रशर

कम धूल उत्सर्जन डिजाइन स्वचालित नियंत्रण प्रणाली के साथ ऊर्ध्वाधर शाफ्ट प्रभाव क्रशर

अवलोकन

एम.सी. श्रृंखला के ऊर्ध्वाधर शाफ्ट क्रशर, जो कि किसी अन्य क्रशर से अलग काम करने के सिद्धांत के साथ है, धीरे-धीरे कृत्रिम रेत बनाने, सामग्रियों को आकार देने,और abrasive crushing उत्पादन लाइनों के बाद से अपने जन्म में 1980 के दशकयह एक व्यापक रूप से इस्तेमाल किया और दुनिया भर में प्रसिद्ध कुचल है। इसकी विशिष्टता कुचल प्राप्त करने के लिए सामग्री कणों के पारस्परिक प्रभाव के उपयोग में निहित है,पारंपरिक कुचल विधियों जैसे कि निचोड़ने का उपयोग करने के बजायऔर मारते और पीसते हैं

लाभ

• उत्कृष्ट कण आकार वाला अंतिम उत्पाद

इस क्रशर पर सामग्री के उच्च आवृत्ति प्रभाव के कारण, एक अनूठा "पीसने" प्रभाव बनता है, जो कणों के अनियमित किनारों को हटाने को प्राथमिकता देता है, जिससे वे घन के करीब हो जाते हैं।यह ठीक इस "पत्थर से पत्थर" के कुचल प्रभाव के कारण है कि ऊर्ध्वाधर शाफ्ट कुचल भी "आकार मशीन" के रूप में जाना जाता है.

• कम टन खपत लागत

जब तक उचित चयन किया जाता है, एमसी ऊर्ध्वाधर शाफ्ट क्रशर क्रशिंग लागत के लिए सबसे कम विकल्प है, और इसके फ़ीडिंग हॉपर, क्रशिंग कक्ष, रोटर,और फ्रेम बॉडी सभी पहनने के प्रतिरोधी बिस्तर के रूप में उपयोग सामग्री/संचयित सामग्रीएक ही समय में, फ़ीड हॉपर सामग्री को विचलित कर सकता है और थ्रूपुट बढ़ा सकता है।

• स्थापित करने और बनाए रखने में आसान

एमसी वर्टिकल शाफ्ट क्रशर का डिज़ाइन एक छोटा मॉड्यूलर डिज़ाइन है, जिसे स्थापित करना और बनाए रखना बहुत आसान है।अवलोकन दरवाजा रोटर के आंतरिक और बाहरी कमजोर भागों को बदल सकते हैं, जबकि विशेष तकनीकी ज्ञान आंतरिक कमजोर भागों को जल्दी से बदल सकता है।

तकनीकी पैरामीटर तालिका एमसी श्रृंखला के वी-अक्ष प्रभाव क्रशर

त्वरित रखरखाव घटक (गैर मानक विन्यास)

1फ़ीड हॉपर के लिए हाइड्रोलिक लिफ्टिंग डिवाइस

• बाहरी उठाने के उपकरण के बिना आंतरिक रखरखाव और रोटर भागों की प्रतिस्थापन की सुविधा देता है।
• ~ 150 मिमी द्वारा फ़ीड हॉपर उठाता है और इसे साइडवाइड घुमाता है (पर्याप्त ओवरहेड स्पेस की आवश्यकता होती है) ।

2. प्लेट और फास्टनर पहनें

• होंठों के ऊपर/नीचे पहनने की प्लेटें बोल्ट और तांबे के वाशर के साथ।
• फीड आई रिंग, टॉप प्लेट, टिप, बैक टिप, ट्रेल प्लेट (सभी बोल्ट के साथ) ।
• बोल्ट और तांबे के वाशर के साथ कार्लीवेयर प्लेट (संदर्भ-निर्भर; संभवतः घुमावदार वेयर प्लेट)

3सहायक उपकरण

• हैंगर फ्रेम: ढीले भागों को उठाने में सहायता करता है। क्रशर पर पूर्व-ड्रिल किए गए बंदरगाहों के माध्यम से स्थापित किया जाता है।

4उच्च-गुणवत्ता वाला रोटर

• यह एक उच्च ऊर्जा वाले केन्द्रापसारक अयस्क पंप के रूप में कार्य करता है, जो इष्टतम गतिज ऊर्जा के लिए सामग्री कणों को तेज करता है।
• आवेदन आवश्यकताओं के आधार पर आदर्श कुचल प्रभाव प्राप्त करने के लिए समायोज्य रोटर गति।

पत्थर लोहे को कुचलने का कक्ष

आवेदन

• नरम चट्टानों (जैसे, चूना पत्थर) के लिए डिज़ाइन किया गया।
• पारंपरिक कक्षों की तुलना में कुचल अनुपात में काफी सुधार होता है।
• उदाहरण: 5×10 मिमी के कणों के लिए, पारंपरिक कक्ष खराब परिणाम देते हैं, जबकि पत्थर लोहे के कक्ष में दक्षता बढ़ जाती है।

प्रमुख घटक

• रोटर: सामग्री त्वरण को चलाता है।
• इम्पैक्ट प्लेटः इम्पैक्ट/वस्त्र प्रतिरोध के लिए उच्च क्रोमियम मिश्र धातु निर्माण।
• काउंटर अटैक रैक (संभवतः काउंटर अटैक प्लेट): टक्कर गतिशीलता को अनुकूलित करता है।

अनुकूल संरचनात्मक डिजाइन

1. नीचले संयंत्र संरचना

• घटकों की स्थापना और प्रतिस्थापन को सरल बनाता है।

2उच्च-प्रदर्शन प्रभाव प्लेट

• सामग्रीः स्थायित्व और ऊर्जा दक्षता के लिए उच्च क्रोमियम मिश्र धातु।
• डिजाइनः उत्कृष्ट ऊर्जा रूपांतरण के लिए सामग्री उपयोग और टक्कर तंत्र प्रभाव को अधिकतम करता है।

3खोखलेपन रूपांतरण

• गुहा को बदलकर पत्थर कुचलने और लोहे को कुचलने के मोड के बीच स्विच करें।
